Utilizator Beneficii
- Integrarea completă a extensometrului lung MFX 500-B cu control prin intermediul software-ului de testare TrapeziumX-V
- Interval mare de măsurare pentru determinarea precisă a proprietăților până la fractură
- Potrivit pentru testare în conformitate cu ISO 6892-1 metoda A și metoda B
Introducere
Pentru multe aplicații, extensometrele automate cu cursă lungă au un avantaj față de extensometrele cu clemă. Acești senzori sunt în contact mecanic direct cu proba și, spre deosebire de majoritatea extensometrelor cu clemă, pot fi utilizați pentru a măsura deplasarea piesei de testare până la fractură. În plus, brațele de măsurare ale acestor extensometre sunt atașate și îndepărtate automat.

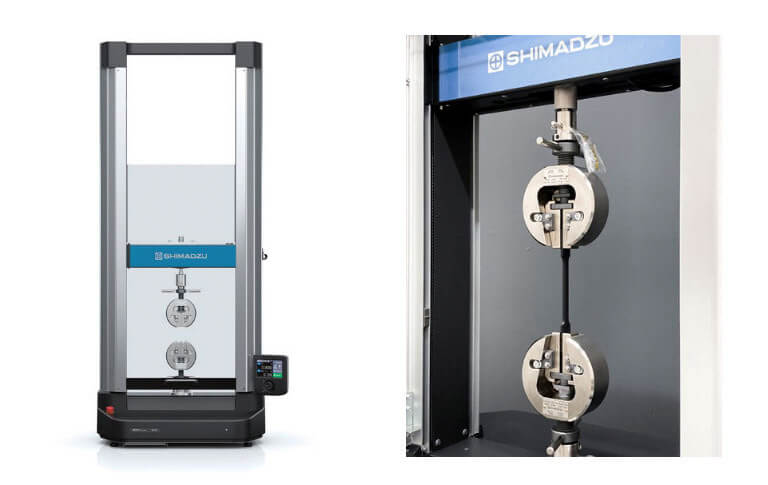

Acest articol descrie testarea în conformitate cu metoda B a ISO 6892-1 utilizând o mașină de testare universală Shimadzu de tip AGX-V 300 kN și extensometrul automat cu cursă lungă MFX 500-B.
Avantajele extensometrului automat cu cursă lungă MFX 500-B
Extensometrul tactil cu cursă lungă MFX-500B oferă următoarele beneficii:- Ideală pentru controlul tensiunii în testele de tracțiune
- Domeniu larg de măsurare pentru determinarea proprietăților până la fractură - inclusiv materiale fragile
(de exemplu, oțel turnat de înaltă rezistență sau CFRP). - Atașarea și îndepărtarea automată a brațelor de măsurare
- Rezoluție de măsurare ridicată
- Controlul MFX 500-B prin intermediul software-ului de testare Trapezium X-V - Nu este necesar controlul manual.
Test
În plus față de numeroasele eșantioane diferite testate cu extensometrul MFX 500-B, în această aplicație sunt evaluate epruvete de referință din oțel cu data materialului cunoscută. Sunt testate două epruvete diferite în ceea ce privește forma și calitatea oțelului.
Bucată de testare
Condiții de testare
Probele sunt condiționate la 19 ˚C și 26% umiditate. Testele sunt efectuate în aceleași condiții.
Rezultate
Rezultatele pentru ambele geometrii ale piesei de testare arată valori stabile ale măsurării deformării cu deviații standard scăzute.
Concluzie
Extensometrul cu cursă lungă MFX 500-B a prezentat valori precise și stabile pentru măsurarea deformațiilor. Rezultatele tensiunii de curgere la 2% și ale tensiunii de rupere corespund cu valorile din literatura de specialitate pentru acest material și cu valorile obținute cu ajutorul altor tensiometre. În plus, experimentele efectuate și rezultatele obținute demonstrează integrarea completă și complet automatizată a sistemului în mașina de testare și în software-ul acesteia. Toate cerințele ISO 6892-1 privind controlul deformării sunt îndeplinite de acest pachet.
Pachetul
Mașină de testare universală
Seria AGX-V
Accesorii
MFX 500-B
Unitate PIO izolată
Counter Unit + cablu de conectare MFX Analog Output + cablu de conectare MFX MFX 500-B ROM Version
Mânere manuale cu pene MWG (în funcție de piesa de încercare)
Software
Trapezium X-V 2.0.0 MFX
<References>
1) DIN EN ISO 6892-1: 2020-06
